ProSilence®-Schallentkopplung
zum Patent angemeldet

Fast 60 % weniger Körperschallübertragung

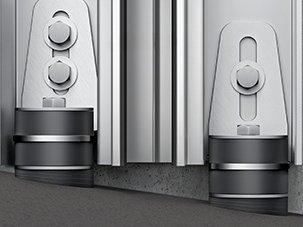

  • EPDM-Gummielement mit Stahlhülse, Stahl verzinkter Montagewinkel
  • Durchmesser der Lagerung: innen 29 mm, außen 50 mm
  • Stahlkern mit Bohrung 10,5 mm für Schraube bis M10
  • Befestigung mit herkömmlichen Kunststoff- oder Stahldübeln für hohe Zugfestigkeit
  • In Abhängigkeit von der Bodenneigung 1 - 2 Befestigungsschrauben
  • Ob horizontal, vertikal oder hängend: Bei allen Montagelagen wird der gleiche Wirkungsgrad erzielt!
  • Anwendbar für alle ProPark®-Rollgitter und -Rolltore (inkl. Deckenabhängung)

Reduzierung der Körperschallübertragung um ca. 60 %

Das Messergebnis zur Beurteilung der Dämpfung wurde durch ein unabhängiges Ingenieurbüro ermittelt und zertifiziert.

Bericht über die Schwingungsmessungen zur Beurteilung der Dämpfung der Schwingungsdämpfer an einem Rollgitter der Fa. Promotec Torsysteme GmbH (Auszug)

Prüfgegenstand:
Rollgitter RGA ProPark® mit Schwingungsdämpfern ProSilence

Ziel:
Ermittlung des Dämpfungsfaktors an einem real eingebauten Tor

Befestigung:
Das Rollgitter wird an 8 Stellen an der Wand montiert. Antriebseinheit oben links.

Beurteilung

Mittlerer Dämpfungsfaktor: 0,41
Ein Dämpfungsfaktor von ca. 0,40 bedeutet, dass die Schwingungen um ca. 60 % auf 40 % gedämpft werden.

Prüfung durch:
Ingenieure Prof. Sturm und Partner GmbH, Dipl.-Ing. J. Sparmann


Auftraggeber:
Promotec Torsysteme GmbH


Prüfung am:
14.04.2016


Quelle:
„Bericht über die Schwingungsmessungen zur Beurteilung der Dämpfung durch Schwingungsdämpfer an einem Rolltor in der Promotec Torsysteme GmbH am 14.04.2016“, erstellt am 29.05.2016
